Οδοποιία ΙΙ (2010-11)

[Elendil]

Στο όρυγμα τον χώρο που καταλαμβάνει το οδόστρωμα τον σκάβεις και μετά βάζεις τα ασφαλτικά και γι' αυτό τον προσμετράς, ενώ στο επίχωμα δεν έχει προηγηθεί χωματουργική δουλειά στον "όγκο" του οδοστρώματος.

[vavent91]

Γειά σας συναδελφοι. Ηθελα να ρωτήσω σε τι χαρτί (διαστάσεις,μιλιμετρε)κάνατε τις διατομές.Επίσης το έδαφος το σχεδιάζουμε με διαφορετικές κλίσεις? (Πρέπει η 1η διατομή να φαίνεται ότι ξεκινά 18,5 cm αριστερά, να αλλάζει κλίση στα 10,5 στο 0 ,στο 6 και στο 21?)

[lybe33]

Γειά σας συναδελφοι. Ηθελα να ρωτήσω σε τι χαρτί (διαστάσεις,μιλιμετρε)κάνατε τις διατομές.Επίσης το έδαφος το σχεδιάζουμε με διαφορετικές κλίσεις? (Πρέπει η 1η διατομή να φαίνεται ότι ξεκινά 18,5 cm αριστερά, να αλλάζει κλίση στα 10,5 στο 0 ,στο 6 και στο 21?)

Πήρα ένα ρολό με ύψος ίδιο με ενός Α4 ώστε να κόβω όσο θέλω.Για το έδαφος όπως τα λες.

[vavent91]

Ευχαριστώ lybe. και το χαρτι είναι ανάγκη να είναι μιλιμετρέ για την μέθοδο των λωριδών ή μπορούμε να την εφαρμόσουμε και προσεγγιστικά σε άσπρο?

[lybe33]

Ευχαριστώ lybe. και το χαρτι είναι ανάγκη να είναι μιλιμετρέ για την μέθοδο των λωριδών ή μπορούμε να την εφαρμόσουμε και προσεγγιστικά σε άσπρο?

Μπορείς και σε άσπρο, αλλά βολεύει ιδιαίτερα το μιλιμετρέ ρολό τόσο για την ακρίβεια στη μέτρηση του ύψους των λωρίδων, όσο και στην χωροθέτηση των διατομών στο χαρτί.

[pousas]

Παιδιά μια ερώτηση για τη στρογγύλευση στις διατομές.πως τις κατασκευάζουμε;

[lybe33]

Παιδιά μια ερώτηση για τη στρογγύλευση στις διατομές.πως τις κατασκευάζουμε;

Όρυγμα:Από το σημείο όπου τελειώνει το (αρχικό) πρανές (εκεί δηλαδή που συναντά τη γραμμή εδάφους) πας 1,8m προς τη μεριά του ορύγματος και 1,5m προς τη μεριά του εδάφους και βρίσκεις τα δύο σημεία όπου εφάπτεται το τόξο.
Επίχωμα:Από εκεί που τελειώνει το πόδι του επιχώματος (δηλαδή το κομμάτι με κλίση 3:1) πας 2,5m από τη μεριά του εδάφους και άλλο τόσο κατά μήκος του επιχώματος και βρίσκεις πάλι τα σημεία επαφής.

[Audrey Tautou]

γεια σας παιδια!μπορει κανεις να μ πει πως φερνουμε τις γραμμες διανομης?ευχαριστω!

[lybe33]

γεια σας παιδια!μπορει κανεις να μ πει πως φερνουμε τις γραμμες διανομης?ευχαριστω!

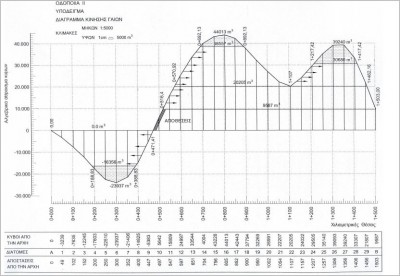

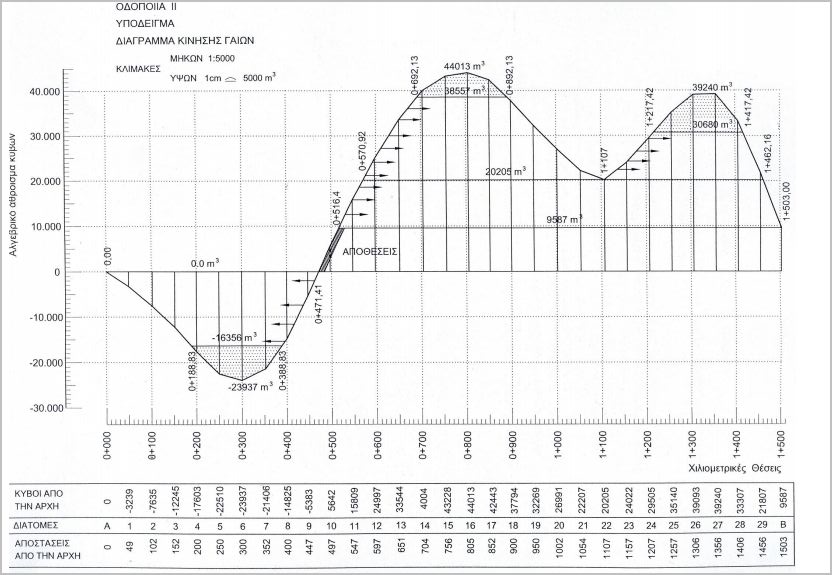

Στην άσκηση ακριβώς όπως στο υπόδειγμα:

Για τη γενικότερη μεθοδολογία δες τις σελίδες Α35-Α49 του βιβλίου.

[Audrey Tautou]

ωραια!!!τη σκιαγραφημένη στο διαγραμμα ποσότητα πως την υπολογιζω?
