Aστικά Υδραυλικά Έργα (2014-15)

[Jesus Didnt Yolo]

Συστημα καταθλιπτικου αγωγού με δύο αντλίες σε παράλληλη διάταξη μεταφέρει παροχή 50 L/s οταν λειτουργουν και οι δυο αντλιες. Σε περιπτωση που λειτουργει μία μονο αντλία η παροχη θα είναι: α) μικρότερη, β)μεγαλύτερη ή γ)ίση με 25 L/s. Γιατί η σωστη απαντηση είναι μεγαλυτερη απο 25 L/s ??

Νομιζω οτι πρεπει το σημειο λειτουργιας της μιας αντλιας να κινηθει πανω στην καμπυλη του καταθλιπιτκου αγωγου, οποτε θα λειτουργησει σε λιγο μικροτερο μανομετρικο με "λιγο" μικροτερη παροχη, αλλα οχι την μιση (50/2=25L/s)

[aris02]

Δες το διάγραμμα Ημ =φ(Q) που έχει στις σημειώσεις. Κεφάλαιο κσταθλιπτικοι αγωγοί και αντλιοστασια σελίδα 6 νομίζω.

[wilshere]

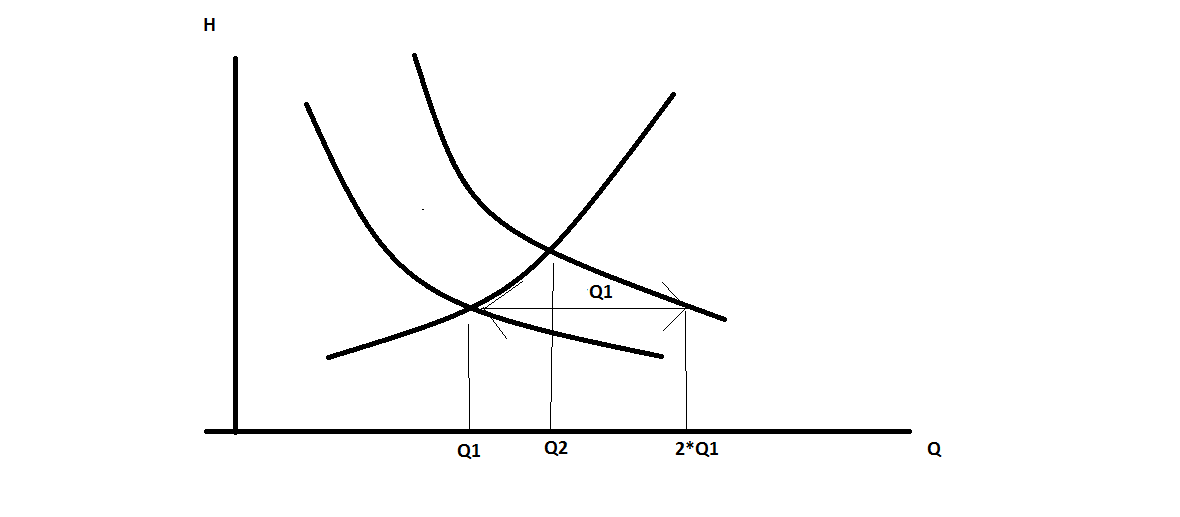

εστω όταν δουλεύει μία αντλία ότι το συστημα καταθλιπτικος-αντλιοστασιο δουλευει με Q1.
αν προσθέσεις άλλη μια αντλία τότε η καμπύλη του αντλιοστασίου θα μεταφερθει δεξιά κατά Q1, όμως το σημείο τομής με τον καταθλιπτικό , λόγω της παραβολικής μορφής του τελευταίου, θα βρίσκεται νωρίτερα, επομένως προφανώς η τομή θα είναι σε παροχή Q2 μικρότερη από Q1.

άρα, αν στο παράδειγμα είναι Q2=50 τότε 50<2*Q1=>Q1>25 !

Χωρίς τίτλο.png (8.69 KiB) 5276 προβολές

ΌΣΟ για την προηγουμενη ερωτηση ΝΟΜΙΖΩ δεν επιτρέπονται, αλλά μεσα σε όλες σου τις σημειωσεις δεν ξερω πόσο εύκολα ανιχνεύονται

[tsimento_lagneia]

http://prntscr.com/7en8cb το λεει ακριβως εδω οταν λειτουργει η μια απο τις δυο !!

[cv_vd]

Τη νιωσατε κ εσεις την ασαφια που πλανιοταν στα σημερινα θεματα, ή ηταν δικη μου ιδεα??

[tsimento_lagneia]

πρωπικη αποψη πιο δυσκολα-(τσιμπημένα) θεματα απο την αντιστοίχη κανονικη του 2014 , μπορει λογω του υψηλου μεσου ορο στην ενδιάμεση προοδο

[elina2_092]

Ξέρει κανείς το σωστό στην ερώτηση για τον ανεστραμμένο σίφωνα στα πολλαπλής??

[Rinse]

και την ασάφια την ενιωσα, και το οτι ήταν τσιμπημένα, γενικά το νιώσαμε ρε παιδί μου το "διαγώνισμα"..
@elina2_092 μη τα ψάχνεις μωρέ τώρα.. ότι έγινε έγινε.. αν σε ενδιαφέρει να το μάθεις για επαναληπτική, πας στην διόρθωση, και το μαθαίνεις σίγουρα σωστά από τον καθηγητή, από το να ακούσεις εδώ κάτι, που πιθανόν να μην είναι καν σωστό..

[BxLZoo]

Μετα απο αρκετα μεγαλη ερευνα στο ιντερνετ,κατεληξα οτι μαλλον στην εισοδο του αντιστραμμενο σιφωνιου ειναι η απαντηση.

[Jiggly]

Μετα απο αρκετα μεγαλη ερευνα στο ιντερνετ,κατεληξα οτι μαλλον στην εισοδο του αντιστραμμενο σιφωνιου ειναι η απαντηση.

Off topic:
χα!Ας αρχίσουμε να μετράμε τα -0,15 μας...όφου,όφου!
