Δημοσίευσηαπό Rilke » Δευτ, 07 Μάιος 2018 5:15 pm

Γνωρίζει κανείς αν πρόκειται να αναρτηθούν οι λύσεις των σειρών ασκήσεων ;;
Rilke

Δημοσιεύσεις: 26
Εγγραφή: Πέμ, 29 Μαρ 2018 12:21 am
Έτος εισαγωγής: 2016

Re: Στατική I (2016-17)

Δημοσίευσηαπό civil123 » Δευτ, 07 Μάιος 2018 7:04 pm

Rilke έγραψε:Γνωρίζει κανείς αν πρόκειται να αναρτηθούν οι λύσεις των σειρών ασκήσεων ;;


Όχι, αλλά υπάρχουν εδώ κάποιες λυμένες σειρές που τα τελευταία χρόνια είναι ίδιες + τα διαγράμματα M,Q,N από κάποιον καθηγητή.
Άβαταρ μέλους
civil123

Δημοσιεύσεις: 165
Εγγραφή: Δευτ, 15 Φεβ 2016 9:34 pm
Έτος εισαγωγής: 2014

Re: Στατική I (2017-18)

Δημοσίευσηαπό Rilke » Δευτ, 07 Μάιος 2018 8:46 pm

Έγινε, σε ευχαριστώ
Rilke

Δημοσιεύσεις: 26
Εγγραφή: Πέμ, 29 Μαρ 2018 12:21 am
Έτος εισαγωγής: 2016

Re: Στατική I (2016-17)

Δημοσίευσηαπό Mggr » Δευτ, 07 Μάιος 2018 11:54 pm

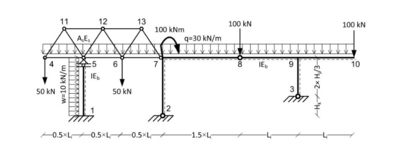

Ερώτηση για το φετινό θέμα:

Έχει διευκρινιστεί μήπως πόσο είναι το ύψος του δικτυώματος στην κατακόρυφη διέυθυνση ή επειδή μοιάζει για ισόπλευρο λαμβάνω τις γωνίες ως 60άρες;
Συνημμένα
Screenshot-2018-5-7 8ema_2018 pdf.png
Άβαταρ μέλους
Mggr

Δημοσιεύσεις: 52
Εγγραφή: Πέμ, 03 Μαρ 2016 3:07 pm
Έτος εισαγωγής: 2015

Re: Στατική I (2017-18)

Δημοσίευσηαπό vee » Τετ, 16 Μάιος 2018 6:37 pm

Oχι δεν διευκρινίστηκε αλλα γενικα τετοια δικτυωματα θεωρουνται ισοπλευρα νομιζω :problem:
vee

Δημοσιεύσεις: 69
Εγγραφή: Τετ, 17 Ιουν 2015 1:29 pm
Έτος εισαγωγής: 2014

Re: Στατική I (2017-18)

Δημοσίευσηαπό vee » Τετ, 16 Μάιος 2018 6:39 pm

Ο Παπαδοπουλος ειπε πως αν εχουμε παραδώσει σωστα τις ασκησεις και το θεμα ( στο οποιο και εξεταζεσαι κατα την παραδοση του), τοτε παιρνεις 2 βαθμους μπονους .
vee

Δημοσιεύσεις: 69
Εγγραφή: Τετ, 17 Ιουν 2015 1:29 pm
Έτος εισαγωγής: 2014

Re: Στατική I (2017-18)

Δημοσίευσηαπό Mggr » Πέμ, 17 Μάιος 2018 11:30 am

vee έγραψε:Oχι δεν διευκρινίστηκε αλλα γενικα τετοια δικτυωματα θεωρουνται ισοπλευρα νομιζω :problem:


Έγινε, σε ευχαριστώ!
Άβαταρ μέλους
Mggr

Δημοσιεύσεις: 52
Εγγραφή: Πέμ, 03 Μαρ 2016 3:07 pm
Έτος εισαγωγής: 2015

Re: Στατική I (2017-18)

Δημοσίευσηαπό Rilke » Σάβ, 19 Μάιος 2018 11:34 am

Παιδιά, στο φετινό θέμα, το κατανεμημένο φορτίο στο δικτύωμα ασκείται ισόποσα και στους 4 κόμβους;
Συνημμένα
Screenshot-2018-5-7 8ema_2018 pdf.png
Rilke

Δημοσιεύσεις: 26
Εγγραφή: Πέμ, 29 Μαρ 2018 12:21 am
Έτος εισαγωγής: 2016

Re: Στατική I (2017-18)

Δημοσίευσηαπό Lkas » Σάβ, 19 Μάιος 2018 11:47 am

Rilke έγραψε:Παιδιά, στο φετινό θέμα, το κατανεμημένο φορτίο στο δικτύωμα ασκείται ισόποσα και στους 4 κόμβους;


όχι, παίρνεις το κατανεμημένο φορτίο και το μοιράζεις στους κόμβους έτσι ώστε το φορτίο απο κάθε θέση να πηγαίνει στον κοντινότερο του κόμβο. Επομένως, χωρίζεις κάθε ράβδο στη μέση και το αριστερά τμήμα μεταδίδει το φορτίο του στον αριστερά κόμβο και το δεξιά στον δεξιά.

Στο θέμα, οι κόμβοι 5 και 6 θα παραλάβουν διπλάσιο φορτίο λόγω του κατανεμημένου απο τους κόμβους 4 και 7
Άβαταρ μέλους
Lkas

Δημοσιεύσεις: 62
Εγγραφή: Τρί, 22 Μαρ 2011 2:34 am
Έτος εισαγωγής: 2010

Re: Στατική I (2017-18)

Δημοσίευσηαπό Rilke » Σάβ, 19 Μάιος 2018 11:54 am

Άρα, αν η συνολική συγκεντρωμένη δύναμη που προκύπτει λόγω κατανεμημένου φορτίου είναι 225 kN, οι ακριανοί κόμβοι θα καταπονούνται με δύναμη
37,5 kN και οι δύο μεσαίοι με 2x37.5=75 kN ?
Ώστε τελικά 75+75+37.5+37.5=225 kN ?
Rilke

Δημοσιεύσεις: 26
Εγγραφή: Πέμ, 29 Μαρ 2018 12:21 am
Έτος εισαγωγής: 2016
