Στατική Ι (2008-09)

[homer]

Κοίταξε. Αν πάρεις τη ράβδο (4-5), με ΣFx,ΣFy,ΣM=0 και το φορτίο στη θέση 4, βρίσκεις V4=1, H4=V5=0. Αν μεταβιβάσεις τη V4 ίση και αντίθετη στο υπόλοιπο τμήμα, εύκολα βρίσκεις πως V1+V2=1 και με μια ΣΜ=0 βγάζεις πως V2=1/8 άρα V1=1/8. Ομοίως αν το φορτίο είναι στο 5, βρίσκεις V1=7/8 και V2=1/8. Στις περιπτώσεις αυτές προφανώς Μα=0. Ε, άμα πάρεις και το φορτίο στη μέση της (4-5) θα βρεις ροπή V4=V5=0.5 και αντίστοιχα V1=v2=0.5 και Μα=1/2. Ε?

Τα παιδια ειχαν γραψει πως η λυση της Μα ηταν ενα παραλληλογραμμο,ομως...(εσυ αν καταλαβα καλα λες για ''τριγωνικο'')

[intelx86]

2ο Θέμα Κανονικής Εξεταστικής 2008-09

Thema 2o.pdf

(280.25 KiB) Έχει μεταφορτωθεί 376 φορές

[intelx86]

Το 1ο ερώτημα του σημερινού 1ου θέματος.

Thema 1ο.pdf

(290.58 KiB) Έχει μεταφορτωθεί 426 φορές

[poum]

γάντι του μποξ, έτσι ακριβώς δεν τα κάναμε και 'μεις;!

[γάντι του μποξ]

Exactly!

[BM]

Να ρωτήσω ρε παιδιά.

Το δικτύωμα, αφού δεν φορτιζόταν, πως είχε αξονικές και αντιδράσεις στον φορέα; Ουσιαστικά ήταν σαν να μην υπήρχε, μια που δεν έφερε καμία φόρτιση!

Μήπως υπάρχει καμία αναλυτική λύση;

[intelx86]

Γκούχου γκούχου

Αν δεν υπήρχε το δικτύωμα θα ήταν μηχανισμός φίλτατε

[shaman]

θεματακια κ κυριως λυσουλες εχουμε απο χτες??

[intelx86]

Κοίτα τις προηγούμενες δημοσιεύσεις. Έχω ανεβάσει τη λύση του πρώτου θέματος.

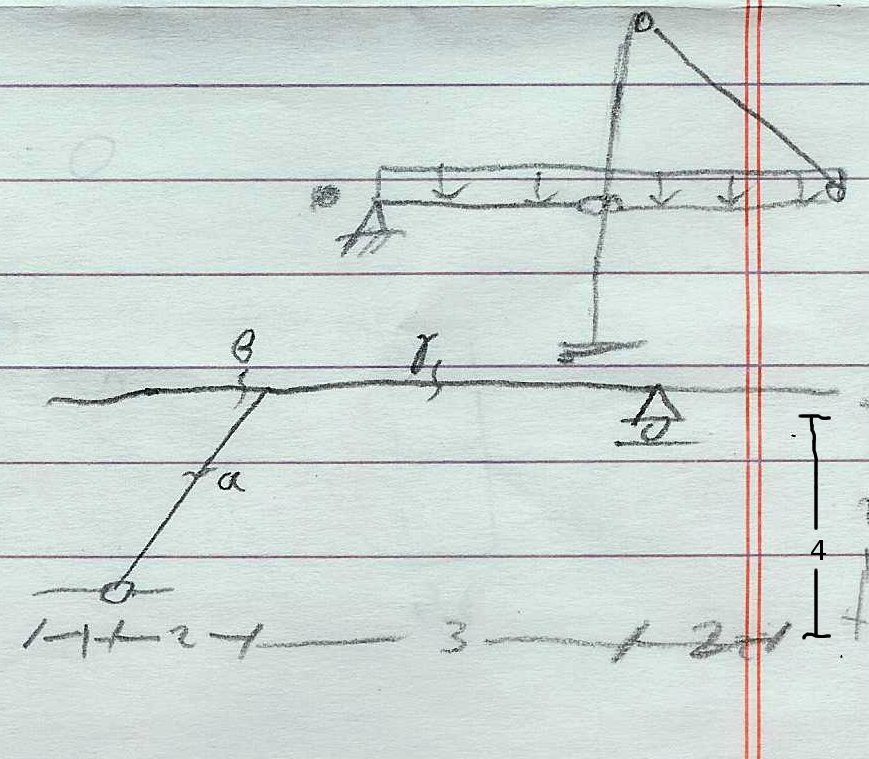

Θέμα 2: να χαραχθούν τα ποιοτικά MQN για το φορέα του σχήματος
Θέμα 3: να χαραχθούν οι γραμμές επιρροής της κίνησης ενός μοναδιαίου φορτίου στον οριζόντιο άξονα

• για την αντίδραση στην κύλιση
• για τη ροπή στο (μέσο) α
• για τη ροπή στο β
• για τη διατμητική στο γ
